DTBCU

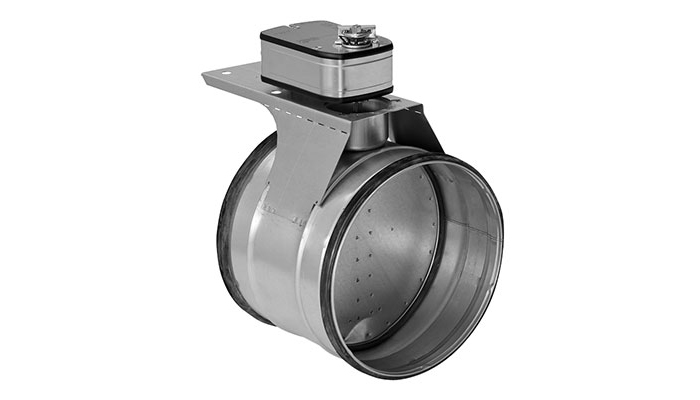

Registre d'isolement avec servomoteur à ressort de rappel – TF 24 ou TF 230

Composé d'un registre DTU et de sa motorisation en 24 ou 230V.

Le moteur est commandé par un contact de rupture unipolaire. Il est muni une protection contre les surcharges et s'arrête automatiquement quand le volet du registre a atteint sa fin de course. Les butées d'arrêt peuvent être constamment ajustées. Même sous tension, le moteur n'est pas endommagé si le volet est bloqué.

Sous tension, le moteur démarre sa course et tend le ressort de rappel. Il s'arrête lorsqu'il atteint la vis de fin de course.

En cas de coupure du courant, le moteur se débloque et le ressort de rappel ramène le registre à sa position initiale.

Pour inverser la position du ressort de rappel (registre ouvert en cas de coupure de courant), Il faut desserrer les deux vis de maintient de l'étrier, tourner ce dernier de 90° et resserrer les vis.

Pour les installations extérieures, le moteur doit être protégé des radiations UV.

Le moteur est surélevé par rapport au registre pour faciliter une isolation éventuelle.

Les registres de diamètre Ø 80–200 supportent la classe C de pression en position fermée.
